F0 + F1 = koplampen en sluitlichten voor
F0 + F2 = koplampen en sluitlichten achter

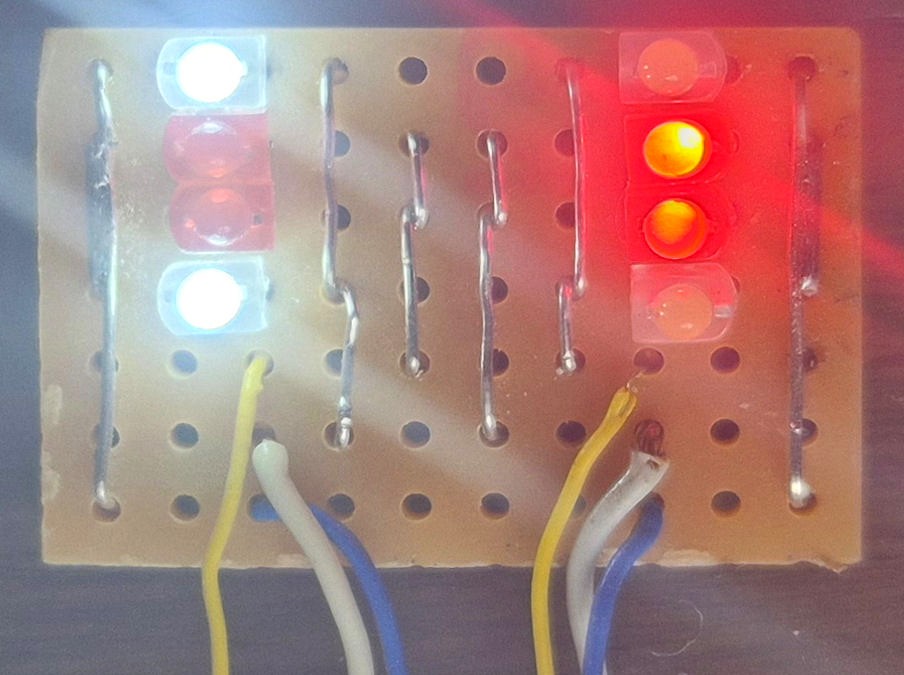

F0 + F1 + F2 = koplampen en sluitlichten voor en achter

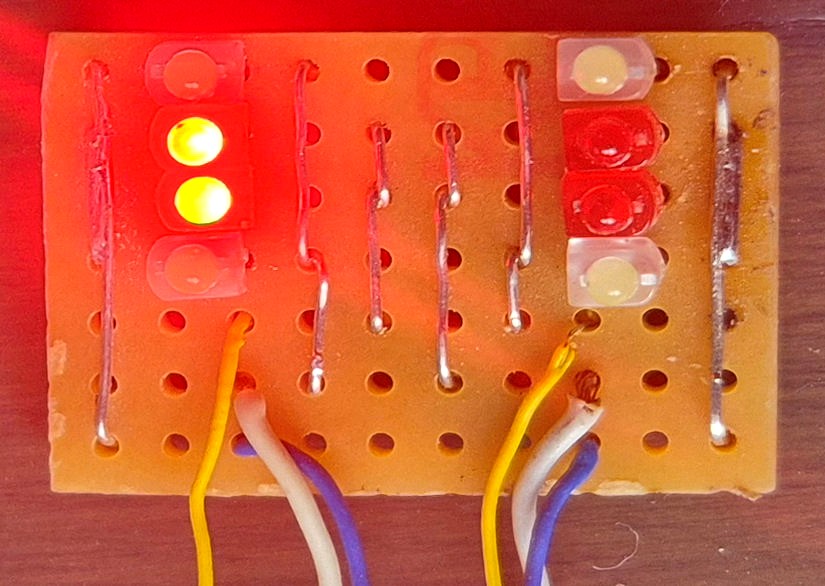

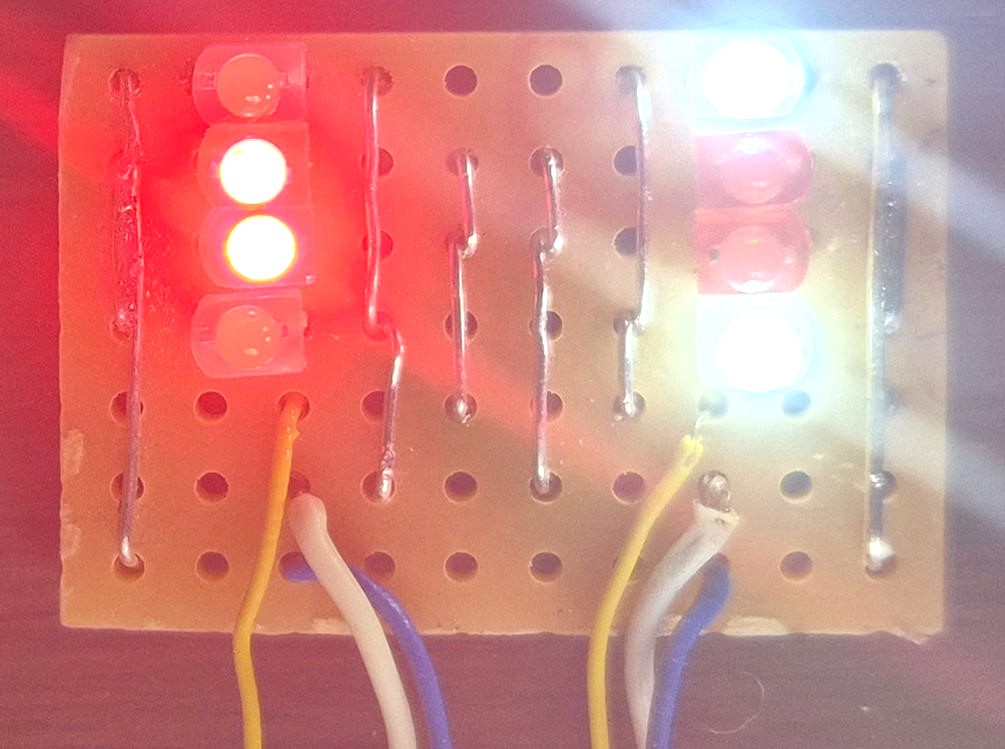

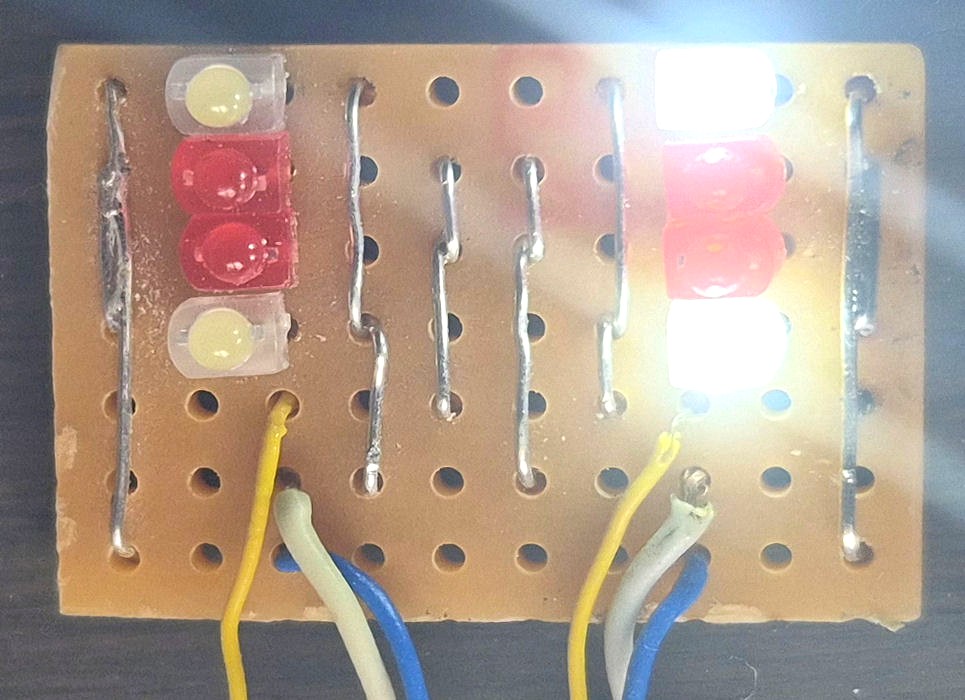

Met F0 + F1 branden de koplampen aan de voorkant bij vooruit rijden en de sluitlichten bij achteruit rijden. Met F0 + F2 branden de koplampen aan de achterkant bij achteruit rijden en de sluitlichten bij vooruit rijden. Met F0 + F1 +F2 branden de koplampen en de sluitlichten voor en achter, afhankelijk van de rijrichting.

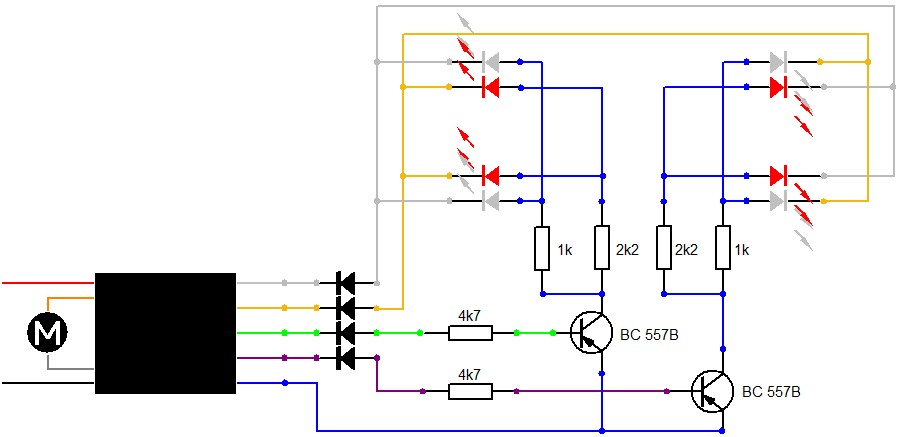

Blauw is altijd de gezamenlijke plus (niet schakelbaar), wit is de min bij vooruit rijden, geel is de min bij achteruit rijden. De truc is hier dat blauw voor de koplampen en sluitlichten aan de voorkant alleen plus is als ook groen (F1 / AUX1) aan staat en dat blauw voor de koplampen en sluitlichten aan de achterkant alleen plus is als ook paars (F2 / AUX2) aan staat. Die plus is nu dus wel schakelbaar en wordt geschakeld door de betreffende transistor.

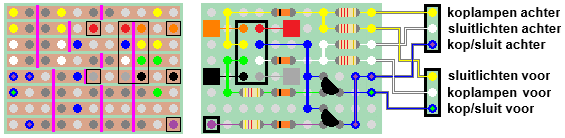

De hardroze lijnen aan de koperzijde geven de onderbrekingen aan in de banen. De brede lijnen aan de componentzijde zijn draadbruggen, de smalle lijnen geven de route van de stroompjes via de printbanen aan. De weerstand rechtsonder moet ook worden verbonden met de baan daarboven. Let op de onderbreking naast de grijze aansluiting!
Je kunt de helderheid van de koplampen en de sluitlichten onafhankelijk van elkaar bepalen door de juiste weerstanden te kiezen. Witte LEDs werken op ca. 3V, rode LEDs op ca. 2V, dus dan kies je voor de rode LEDs een weerstand met een hogere waarde.

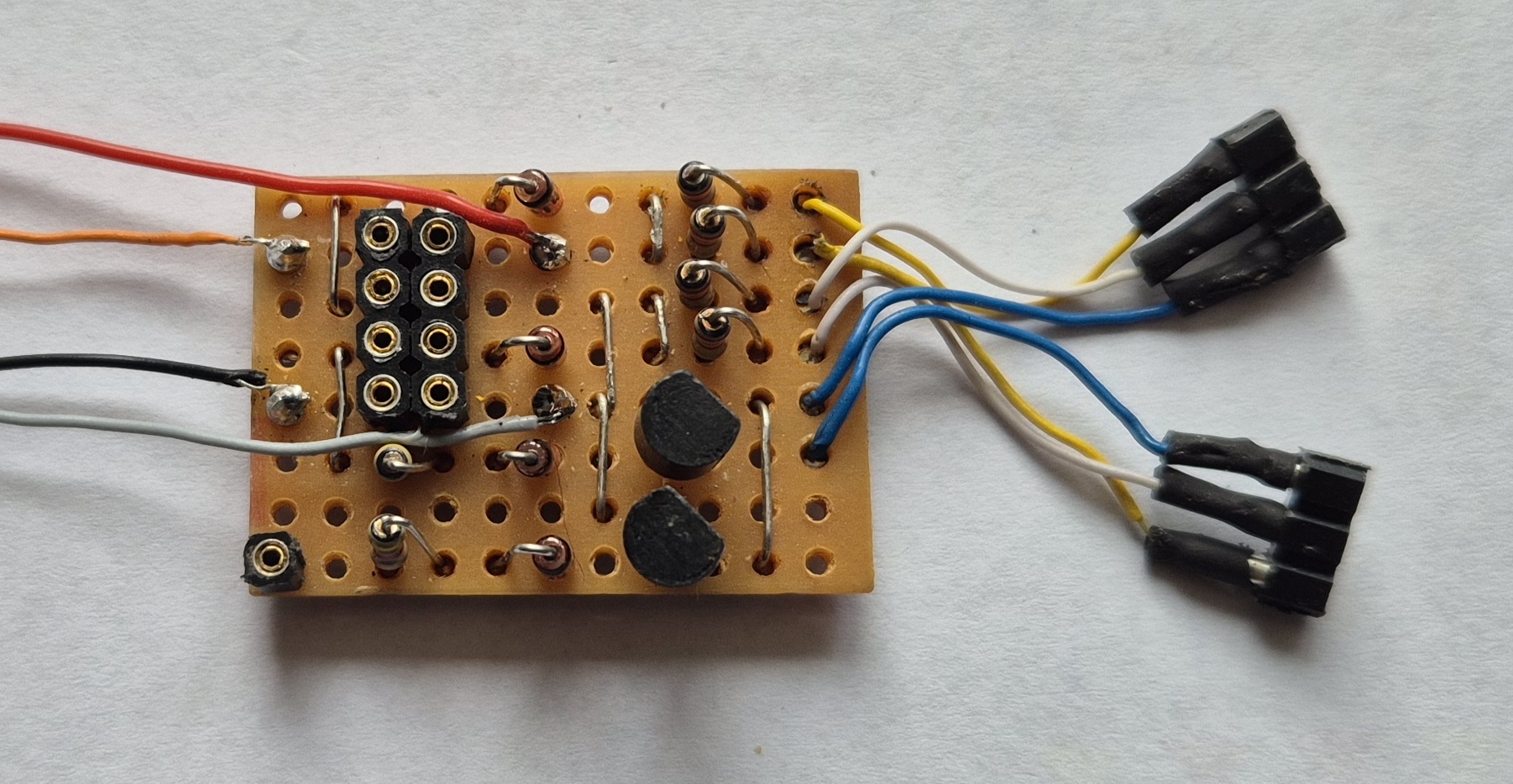

Hiervoor heb je nodig:
- printplaat van 8 banen en 11 gaatjes
- 4 diodes 1N4148
- 2 weerstanden 4k7
- 2 weerstanden voor de koplampen (470 Ohm, 1k of 2k2, afhankelijk van de LEDs)
- 2 weerstanden voor de sluitlichten (470 Ohm, 1k of 2k2, afhankelijk van de LEDs)
- 2 transistors BC 557B
- connector 2×4 gaatjes
- connector 1×6 gaatjes (tenzij je de draden rechtstreeks op de print soldeert)
- connector 1×1 gaatje voor de paarse draad (AUX2) van de decoder
